버튼 드라이버

더 보기버튼 드라이버TuyaOpen에서 사용자 입력을 처리합니다. 버튼 장치를 관리하고 버튼 이벤트를 감지하기위한 통합 인터페이스를 제공하므로 응용 프로그램은 입력 감지, 이벤트 처리 및 하드웨어를 직접 관리하지 않고 상태 관리를 구현할 수 있습니다.

기본 개념

(주)	이름 *
사이트맵	단추와 같은 외부 장치를 연결하기 위하여 이용되는 범용 입력/출력 핀.
이름 *	단추는 소프트웨어 또는 기계설비 방법을 통해서 삭제되어야 하는 압박되거나 풀어 놓일 때 기계적인 bouncing를 생성합니다.
풀업/풀다운	GPIO 핀의 수평 구성, 버튼을 누르면 기본 상태를 결정하는 데 사용.
채용 정보	하드웨어 이벤트에 의해 트리거 된 비동기 알림 메커니즘은 저전력 버튼 감지를 달성 할 수 있습니다.
회사연혁	주기적으로 간단한 애플리케이션 시나리오에 적합한 버튼 상태를 확인합니다.
활동 수준	버튼이 누르면 GPIO 핀의 수준 상태는 활성 높은 또는 활성 낮은 구성 할 수 있습니다.
연락처	방아쇠 형태는 상승 가장자리, 떨어지는 가장자리, 또는 이중 가장자리 방아쇠로 형성될 수 있습니다.
주 기계	단추 사건 탐지 및 취급을 관리하기 위하여 이용된 논리 통제 기계장치.

버튼 연결 프레임

단추 연결 방법은 기계설비 디자인에 따라서 변화합니다. 일반적인 연결 방법은 풀 업 버튼과 풀다운 버튼이 포함되어 있습니다.

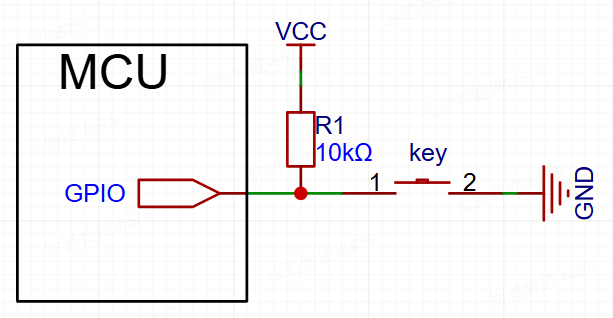

Pull-up 버튼 연결 프레임

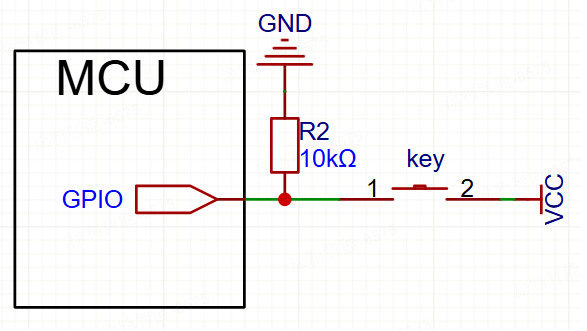

Pull-down 버튼 연결 프레임

기능 모듈

TuyaOpen은 표준화 된 플랫폼을 제공하는 것을 목표로합니다. 그것의 핵심 디자인 철학은 층을 꿴 decoupling에 센터, 효과적으로 underlying 수준에 특정한 기계설비 실시에서 신청 층의 단추 필요조건을 분리합니다.

** 신청 개발자를 위해 **: 사용 된 GPIO 칩에 관계없이 애플리케이션 층은 표준화 된 API (the unified set of standardized APIs)를 호출해야합니다.tdl_button_xxx기능 시리즈)와 같은tdl_button_create이름 *tdl_button_event_register. 이것은 크게 발달 복잡성을 감소시키고 부호 portability를 강화합니다.
** 드라이버 개발자용 **: 새로운 하드웨어 플랫폼에 대한 지원을 추가 할 때, 개발자는 단순히 정의 된 표준 인터페이스에 준수해야합니다tdl_button_driver.h새로운 TDD-layer 드라이버 쓰기 (similar totdd_button_gpio.c), 그리고 그 후에 TDL 관리 층으로 그것을 등록하십시오. 이 과정은 어떤 신청 층 부호든지에 수정이 없습니다.

추상 관리 단위 (Tuya 운전사 층 - TDL)

이것은 애플리케이션 레이어에 통합된 버튼 서비스 인터페이스를 제공하는 요약의 가장 높은 수준입니다.

tdl_button_manage.c/h: 버튼 드라이버 관리를 위한 핵심 논리 구현 다른 유형의 버튼 장치 드라이버 등록 및 관리에 대한 링크 된 목록을 유지합니다 (또는 다른 플랫폼에 대한). 응용 프로그램은 같은 기능을 호출하여 버튼 기능을 사용할 수 있습니다.tdl_button_create이름 *tdl_button_event_register, underlying 구현 세부사항을 알고 없이.
tdl_button_driver.h: ** 표준화 된 인터페이스 ** (TDL_BUTTON_CTRL_INFO) 모든 버튼 장치 드라이버는 기능 포인터를 포함하여 준수해야button_create, button_delete·read_value. 이것은 그것을 지킵니다tdl_button_manage획일하게 이 기준에 따르는 어떤 underlying 운전사도 상호 작용할 수 있습니다.

순간 및 등록 모듈 (Tuya Device Driver - TDD)

이것은 특정 하드웨어 플랫폼에 대한 구체적인 구현을 포함하는 드라이버의 중간 층입니다.

tdd_button_gpio.c/h: GPIO 버튼의 드라이버 구현. 그것은 다리 역할을, 성취TDL_BUTTON_CTRL_INFO위 TDL 층에 의해 정의된 표준 공용영역은, TKL 층 GPIOs를 호출하고 실제적인 기계설비를 통제하기 위하여. 더 보기tdd_gpio_button_register함수는 TDL 레이어로 이 드라이버의 구현 (기능 포인터)를 등록합니다.

주요 특징

** 버튼 이벤트 감지 **

다중 이벤트 유형: 보도, 릴리스, 클릭, 더블 클릭, 멀티 클릭, 긴 압박 시작, 긴 압박 파악 및 기타 버튼 이벤트를 지원 합니다.
비동기 이벤트 콜백: 드라이버는 콜백 메커니즘을 고용 (TDL_BUTTON_EVENT_CB)는 순간에 있는 신청 층에 검출된 단추 사건을 밀어. 애플리케이션 레이어는 버튼 상태에 영향을 줄 필요가 없지만, 수동으로 이벤트 알림을받습니다.
주 기계 처리: 내부 국가 기계는 단추의 각종 국가 전환을 관리하기 위하여 이용됩니다, 사건 탐지의 정확도 그리고 신뢰성을 지키.

** 버튼 스캔 모드 **

Timed 스캐닝 모드 : 정기적인 타이머를 통해 버튼 상태를 확인하고 전력 소비가 중요하지 않는 응용 시나리오에 적합합니다.
Interrupt 스캐닝 형태: GPIO 중단 기계장치를 이용해서 단추 상태에 있는 변화를 검출하고, 저전력 단추 탐지를, 건전지 전원을 공급한 장치를 위해 이상 가능하게 합니다.

**선물 취급 **

소프트웨어 debounce: configurable debounce 시간 모수를 통해서 기계적인 단추 되튐에 기인한 효과적으로 거짓 방아쇠를 삭제합니다.
가동 가능한 윤곽: debounce 시간은 다른 단추의 특성에 따라 주문을 받아서 만들어질 수 있습니다.

** 긴 프레스 기능**

구성 가능한 긴 압박 탐지: 긴 압박 시작 시간 및 긴 압박 파악 방아쇠 간격의 윤곽을 지원합니다.
긴 압박 사건을 분리하십시오: 긴 압박 시작 사건 사이 Distinguishes는 다른 신청 요구에 응하기 위하여 사건을 붙듭니다.

** 멀티 클릭 감지**

Double-click/multi-click support: configurable valid click counts and time windows와 함께 더블 클릭 및 멀티 클릭 이벤트 감지를 지원합니다.
유연한 타이밍 구성: 멀티 클릭 이벤트에 대한 유효한 시간 간격의 구성을 허용.

Extensible 드라이버 관리

동적 등록 및 발견 : 시스템은 여러 다른 버튼 드라이버를 동시에 등록 할 수 있습니다.
이름 근거한 조회: 애플리케이션 레이어는 문자열 이름을 사용하여 특정 버튼 장치의 핸들을 확인하고 유연한 장치 선택을 할 수 있습니다.

지원되는 주변 장치

단추 유형	오염 검사	Interrupt 검사
GPIO 버튼	✅	✅
매트릭스 키보드	✅	✅
전기 용량 접촉 단추	❌	❌
ADC 버튼	❌	❌

작업 흐름

단추 운전사 기구는 각 플랫폼에 동일한 lifecycle를 따릅니다. 예를 들어 GPIO 버튼을 사용하여 보드는 드라이버를 등록 한 다음 응용 프로그램은 버튼 인스턴스를 생성하고 이벤트 콜백을 바인딩하고 인스턴스를 삭제합니다.

전체 수명주기는 이러한 단계를 다룹니다.

Register - 보드 호출tdd_gpio_button_register이름 *BUTTON_NAME그리고BUTTON_GPIO_CFG_T설정 (pin, mode, level, pin_type). TDD 드라이버 호출tdl_button_register로그인TDL_BUTTON_CTRL_INFO인터페이스를 만들고 버튼 노드를 만듭니다 (TDL_BUTTON_LIST_NODE_T) 장치 목록에서.
요금 —tdl_button_create패스워드TDL_BUTTON_CFG_Tconfig (debounce, long-press 및 멀티 클릭 타이밍) 및 호출__tdd_create_gpio_buttonGPIO를 초기화하고 핀 모드를 구성하고 중단 모드에서 중단을 가능하게 합니다. TDL 층은 스캔 작업과 상태 기계를 시작하고 손잡이를 반환합니다.
**등록 콜백 ** —tdl_button_event_register이벤트 배열의 각 이벤트 유형에 대한 콜백을 저장합니다.
** 스캔 및 파견 ** - 스캔 작업 (또는 중단) 통화__tdd_read_gpio_value핀 상태를 읽으십시오. 주 기계 (__tdl_button_state_handle)는 debounce와 사건 탐지를 실행하고, 그 후에 검출한 사건을 위한 등록한 콜백을 실행합니다.
** 해적 ** —tdl_button_delete뚱 베어__tdd_delete_gpio_buttonGPIO 리소스를 비활성화하고 노드를 제거하고 마지막 버튼이 있다면 스캔 작업을 중지합니다.

회사연혁

Kconfig 구성

빌드의 드라이버를 포함하려면, 관련 Kconfig 옵션이 건물 전에 활성화된다는 것을 확인합니다. 대상 프로젝트 디렉토리에서 실행tos.py config menu터미널에서 다음 구성 옵션을 확인:

제품정보	제품정보	이름 *
버튼	스낵 바	이 매크로가 활성화될 때만 컴파일에 드라이버 코드가 포함되어 있습니다.
단추의 num	팟캐스트	버튼의 수를 구성합니다.
단추의 이름 1	팟캐스트	첫번째 단추를 위한 장치 이름 형성.
단추의 이름 2	팟캐스트	두 번째 버튼의 장치 이름을 구성합니다.
단추의 이름 3	팟캐스트	세 번째 버튼의 장치 이름을 구성합니다.
단추의 이름 4	팟캐스트	네 번째 버튼의 장치 이름을 구성합니다.

팁

이 구성 항목은 모두 지원되어야 합니다.src/peripherals/button/Kconfig이름 *boards/<target_platform>/<target_board>/Kconfig(Kconfig 파일을 특정 대상 보드에 체크하십시오). 관련 구성 항목을 찾을 수없는 경우,이 두 파일의 내용을 검토하십시오.

Runtime 환경

이 드라이버를 실행하려면, 먼저 활성화해야 ** 마스터 매크로 활성화 ** (ENABLE_BUTTON). 이 매크로가 활성화되는 세 가지 시나리오가 있습니다. ** 대상 보드의 기본으로 사용 **, 버튼 드라이버를 필요로하는 다른 기능에 의해 의존성으로 **, ** 수동으로 활성화 **.

경고

모든 후속 명령은 대상 애플리케이션 디렉토리에서 실행되어야 합니다. TuyaOpen root 디렉토리 또는 다른 모든 위치에서 실행하지 마십시오. 오류가 발생할 것입니다.

Scenario 1 : 대상 보드의 기본으로 사용

정보

선택한 개발 보드가 사전 등록 된 버튼 장치와 함께 제공됩니다. 이 경우, 보드의 소스 파일은 이미 필요한 등록 코드를 포함합니다. 예제:TUYA_T5AI_BOARD널은 사용자 단추를 지원합니다. 그것의 적응 도중, 단추 장치는 사전등록되고,boards/T5AI/TUYA_T5AI_BOARD/Kconfig파일에는 라인이 포함되어 있습니다.select ENABLE_BUTTON. 이 타겟 보드가 선택될 때마다 운전자가 자동으로 활성화됩니다.

Kconfig 메뉴 인터페이스를 입력하려면 명령을 실행합니다.

tos.py config menu

경고

실행 후select ENABLE_XXX내 계정boards/<platform>/<target_board>/Kconfig, 당신은 수동으로 select/deselect를 실행하여 할 수 없습니다tos.py config menu.

Scenario 2 : 버튼 드라이버가 필요한 다른 기능에 의해 의존성으로 사용

버튼 드라이버에 따라 기능을 활성화하면 버튼 드라이버의 매크로가 자동으로 활성화됩니다.

Scenario 3: 수동으로 매크로를 활성화

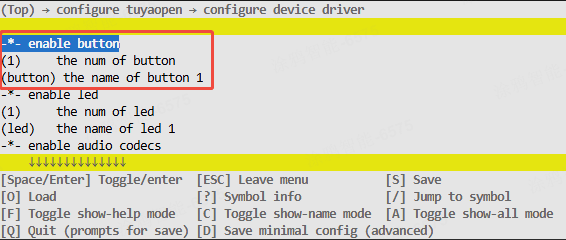

Kconfig 메뉴 인터페이스를 입력하려면 명령을 실행합니다.
```
tos.py config menu
```
수동으로 찾아 매크로를 활성화합니다.

사용 방법

Adapt 버튼 드라이버

팁

적합한 드라이버가 기존 버튼 드라이버 컬렉션에서 발견되면이 단계를 건너뛸 수 있습니다. 그렇지 않다면, 이 프로세스를 따르는 버튼 드라이버를 직접 조정할 수 있습니다.

이름 *tdd_button_xxx.c/h파일 내src/peripherals/button/tdd_button.
** 메모리를 할당 ** 장치에 대한 버튼 드라이버의 추상 인터페이스 (기능 포인터와 같은button_create, button_delete·read_value) 당신의 장치에.
**일반 버튼 장치 노드 등록 ** (tdl_button_register).
예를 들어 구현 코드에 대해 이미 GPIO 버튼 드라이버를 적용했습니다.

구체적인 예제의 경우, 참조examples/peripherals/button.

회사 소개

팁

선택한 타겟 보드가 이미 버튼 장치가 사전 등록 된 경우 Kconfig에서 대상 보드를 선택하고 전화해야합니다.board_register_hardware()당신의 신청에 있는 공용영역. 이 인터페이스는 이미 해당 버튼 장치에 대한 등록이 포함되어 있습니다.

버튼 모델과 연결 핀을 기반으로 등록 인터페이스를 구현합니다. 이 구현을 할 것을 권장합니다.board_register_hardware()인터페이스, 에 위치boards/<target_platform>/<target_board>/xxx.c.

장치의 기본 정보를 구성하고 등록 인터페이스를 호출board_register_hardware().

OPERATE_RET __board_register_button(void)
{
    /* Write your struct configuration information here */
    /* begin */

    /* end */
    TUYA_CALL_ERR_RETURN(tdd_gpio_button_register(BUTTON_NAME, &button_cfg));
    return OPRT_OK;
}

OPERATE_RET board_register_hardware(void)
{
    TUYA_CALL_ERR_LOG(__board_register_button());
    return OPRT_OK;
}

장치 제어

TDL 인터페이스를 활용src/peripherals/button/tdl_button/include/tdl_button_manage.h단추 장치를 통제하기 위하여.

버튼 장치 인스턴스를 만들고 매개 변수를 구성합니다.
버튼 이벤트 콜백 기능을 등록하십시오.
손잡이 단추 사건.
버튼 장치 인스턴스를 삭제합니다.

개발과정

몇 가지 간단한 API는 버튼 주변 개발을 완료해야합니다.

예제 코드는 아래에 있습니다examples/peripherals/button경로. 제공된 예에 따라 구현을 수정할 수 있습니다.

API 설명

버튼 장치 구성 구조

GPIO 버튼을 예를 들어, TDD 레이어의 하드웨어 구성 정보 구조를 구성합니다.

/**
 * @brief GPIO button configuration structure.
 *
 * This structure contains all hardware configuration parameters for GPIO button,
 * including pin number, operation mode, active level, and pin type settings.
 */
typedef struct {
    TUYA_GPIO_NUM_E pin;           // GPIO pin number
    TUYA_GPIO_LEVEL_E level;       // Active level (HIGH/LOW)
    TDD_GPIO_TYPE_U pin_type;      // Pin configuration (pull-up/pull-down for scan mode, edge type for IRQ mode)
    TDL_BUTTON_MODE_E mode;        // Button operation mode (timer scan or interrupt)
} BUTTON_GPIO_CFG_T;

typedef union {
    TUYA_GPIO_MODE_E gpio_pull;    // GPIO pull mode for BUTTON_TIMER_SCAN_MODE
    TUYA_GPIO_IRQ_E irq_edge;      // IRQ edge type for BUTTON_IRQ_MODE
} TDD_GPIO_TYPE_U;

버튼 소프트웨어 구성 구조

debounce 시간 및 긴 압박 시간을 포함하여 단추를 위한 소프트웨어 모수를 구성하십시오.

/**
 * @brief Button software configuration structure.
 *
 * This structure contains software configuration parameters for button behavior,
 * including debounce time, long press timing, and multi-click settings.
 */
typedef struct {
    uint16_t long_start_valid_time;    // Long press start valid time (ms)
    uint16_t long_keep_timer;          // Long press hold trigger interval (ms)
    uint16_t button_debounce_time;     // Button debounce time (ms)
    uint8_t button_repeat_valid_count; // Multi-click count threshold
    uint16_t button_repeat_valid_time; // Multi-click valid time window (ms)
} TDL_BUTTON_CFG_T;

단추 사건 enumeration

버튼에 의해 지원되는 모든 이벤트 유형을 정의합니다.

/**
 * @brief Button event types enumeration.
 *
 * This enumeration defines all supported button event types that can be
 * detected and reported to the application layer.
 */
typedef enum {
    TDL_BUTTON_PRESS_DOWN = 0,     // Press down trigger
    TDL_BUTTON_PRESS_UP,           // Release trigger
    TDL_BUTTON_PRESS_SINGLE_CLICK, // Single click trigger
    TDL_BUTTON_PRESS_DOUBLE_CLICK, // Double click trigger
    TDL_BUTTON_PRESS_REPEAT,       // Multiple click trigger
    TDL_BUTTON_LONG_PRESS_START,   // Long press start trigger
    TDL_BUTTON_LONG_PRESS_HOLD,    // Long press hold trigger
    TDL_BUTTON_RECOVER_PRESS_UP,   // Recovery press up trigger
    TDL_BUTTON_PRESS_MAX,          // Maximum event count
    TDL_BUTTON_PRESS_NONE,         // No event
} TDL_BUTTON_TOUCH_EVENT_E;
