Raspberry Pi 外设

本文档介绍如何在 Raspberry Pi 上运行 TuyaOpen 的外设示例(examples/peripherals),包含 GPIO、I2C、SPI、PWM、UART。

快速开始

  1. 确保你已完成 TuyaOpen 基础环境搭建,并进入 TuyaOpen 仓库根目录。
  2. 打开配置界面:
  • 运行 tos.py config menu
  • 选择板卡:Choice a board → LINUX → Choice a board → RaspberryPi
  • 选择型号:Raspberry Pi Board Configuration → Choose Raspberry Pi model → Raspberry Pi 5(按实际型号选择)

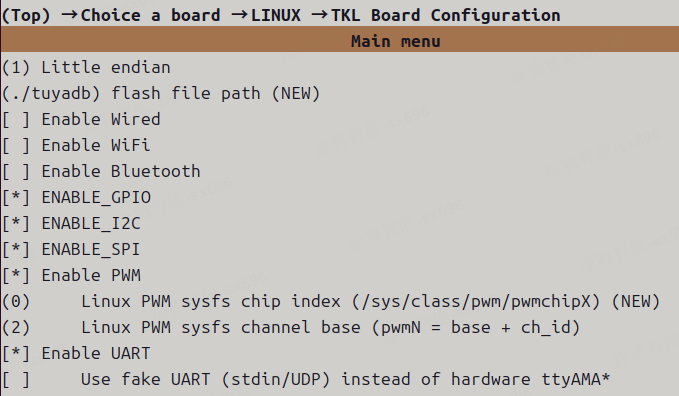

  1. 按需开启外设开关:进入 Choice a board → LINUX → TKL Board Configuration,勾选 ENABLE_GPIO/ENABLE_I2C/ENABLE_SPI/ENABLE_PWM/ENABLE_UART

models_path_config
models_path_config

  1. 进入对应示例目录(如 examples/peripherals/gpio),执行 tos.py build 编译,然后用 sudo 运行生成的 *.elf

说明(编译方式):Raspberry Pi 支持交叉编译与本地编译两种方式;构建时会根据当前平台自动选择合适的编译方式。

通用说明

  • 权限:外设示例通常需要访问 /dev/*/sys/class/*,建议在树莓派上运行时使用 sudo
  • 设备节点:不同系统镜像下外设节点名称可能不同(例如 UART 可能是 /dev/ttyAMA0/dev/ttyS0)。如节点与 TuyaOpen 端口映射不一致,请以实际节点为准做适配或调整配置。
  • OPRT_NOT_SUPPORTED:部分 TKL 外设接口为跨 MCU/Linux 统一抽象而保留;在 Raspberry Pi(Linux 用户态)下,如果底层标准接口(如 i2c-dev/spidev/sysfs/tty/gpio-cdev)无法提供对应能力,或需要额外内核驱动/子系统支持但当前适配未实现,则该接口会返回 OPRT_NOT_SUPPORTED

GPIO 示例

本示例演示如何在 Raspberry Pi 上使用 TuyaOpen 操作 GPIO。

适配说明(Linux TKL GPIO)

已支持(可用)

  • 基础读写
    • tkl_gpio_init() / tkl_gpio_deinit():基于 Linux gpio-cdev(/dev/gpiochip*)申请/释放 line handle。
    • tkl_gpio_write() / tkl_gpio_read():通过 GPIOHANDLE_* ioctl 写入/读取电平。
  • 中断回调(事件通知)
    • tkl_gpio_irq_init() / tkl_gpio_irq_enable() / tkl_gpio_irq_disable():通过 GPIO_GET_LINEEVENT_IOCTL 请求事件 fd,并由线程 poll() 监听触发回调。

说明/限制

  • 依赖系统提供 /dev/gpiochip*(内核需启用 gpio 字符设备接口,且当前用户具备访问权限;通常建议 sudo 运行示例)。
  • TUYA_GPIO_NUM_E 在 Linux 侧按 gpiochip 的 line offset 使用;在树莓派上通常与 BCM GPIO 编号一致,但不同发行版/内核配置可能存在差异,建议用 gpioinfo/pinctrl 核对。
  • TUYA_GPIO_IRQ_LOW/HIGH 属于“近似实现”:底层使用边沿事件监听,再读取当前电平做过滤,不等同硬件电平触发中断。

参考

  • GPIO 的接口定义、参数说明与适配注意事项请参考 GPIO驱动

进入示例目录

cd examples/peripherals/gpio

配置

启动配置界面:

tos.py config menu

按“快速开始”完成板卡与型号选择后,进入:Choice a board → LINUX → TKL Board Configuration并勾选 ENABLE_GPIO

提示:GPIO 引脚分布图与 RP1 复用功能表可参考 树莓派 5 GPIO 参考手册

Application config 中选择合适的引脚作为:

  • output pin
  • input pin
  • irq pin

请确保所选引脚为空闲且与硬件连接一致。

编译与运行

编译:

tos.py build

编译完成后会生成类似 gpio_1.0.0.elf 的可执行文件。在树莓派上运行:

sudo ./gpio_1.0.0.elf

最小示例

下面代码演示:

  • 初始化一个输出脚并每秒翻转一次电平
  • 初始化一个输入脚并读取电平

说明:代码片段仅展示核心调用,完整可编译工程请直接参考 examples/peripherals/gpio

#include "tal_api.h"
#include "tkl_gpio.h"

// 这两个宏在示例工程里通常通过 Kconfig/Application config 配置
// #define EXAMPLE_OUTPUT_PIN ...
// #define EXAMPLE_INPUT_PIN ...

static void gpio_min_demo(void)
{
TUYA_GPIO_BASE_CFG_T out_cfg = {
.mode = TUYA_GPIO_PUSH_PULL,
.direct = TUYA_GPIO_OUTPUT,
.level = TUYA_GPIO_LEVEL_LOW,
};
TUYA_GPIO_BASE_CFG_T in_cfg = {
.mode = TUYA_GPIO_PULLUP,
.direct = TUYA_GPIO_INPUT,
};

tkl_gpio_init(EXAMPLE_OUTPUT_PIN, &out_cfg);
tkl_gpio_init(EXAMPLE_INPUT_PIN, &in_cfg);

while (1) {
static uint8_t level = 0;
TUYA_GPIO_LEVEL_E in_level = TUYA_GPIO_LEVEL_LOW;

level ^= 1;
tkl_gpio_write(EXAMPLE_OUTPUT_PIN, level ? TUYA_GPIO_LEVEL_HIGH : TUYA_GPIO_LEVEL_LOW);

tkl_gpio_read(EXAMPLE_INPUT_PIN, &in_level);
PR_NOTICE("GPIO in=%d out=%d", (int)in_level, (int)level);

tal_system_sleep(1000);
}
}

I2C 示例

本章节演示如何在 Raspberry Pi 上使用 TuyaOpen 操作 I2C。

适配说明(Linux TKL I2C)

已支持(可用)

  • 主机模式基础收发
    • tkl_i2c_master_send():对指定设备地址执行写入(底层使用 /dev/i2c-X + I2C_SLAVE + write())。
    • tkl_i2c_master_receive():对指定设备地址执行读取(底层使用 I2C_SLAVE + read())。
  • 寄存器读取的常见组合事务(Repeated Start)
    • tkl_i2c_master_send(..., xfer_pending=true) 之后紧接 tkl_i2c_master_receive(),会合并为一次 I2C_RDWR 事务,实现“先写寄存器地址/命令,再重复起始读数据”。
  • 地址探测(扫描)
    • tkl_i2c_master_send()size==0 时,使用 SMBus “quick”方式尝试探测设备是否应答(适合做简单地址扫描)。

暂未支持(接口保留,当前实现返回 OPRT_NOT_SUPPORTED

  • 从机模式(Slave):tkl_i2c_set_slave_addr()tkl_i2c_slave_send()tkl_i2c_slave_receive()
  • 中断/事件回调:tkl_i2c_irq_init()tkl_i2c_irq_enable()tkl_i2c_irq_disable()
  • 扩展控制/状态查询:tkl_i2c_ioctl()tkl_i2c_get_status()
    • 说明:tkl_i2c_get_status() 当前实现会将输出结构体清零后返回 OPRT_NOT_SUPPORTED,请勿依赖其返回内容。

参考

  • I2C 的接口定义、参数说明与适配注意事项请参考 I2C驱动

在树莓派启用 I2C(系统配置)

在树莓派终端执行:

sudo raspi-config

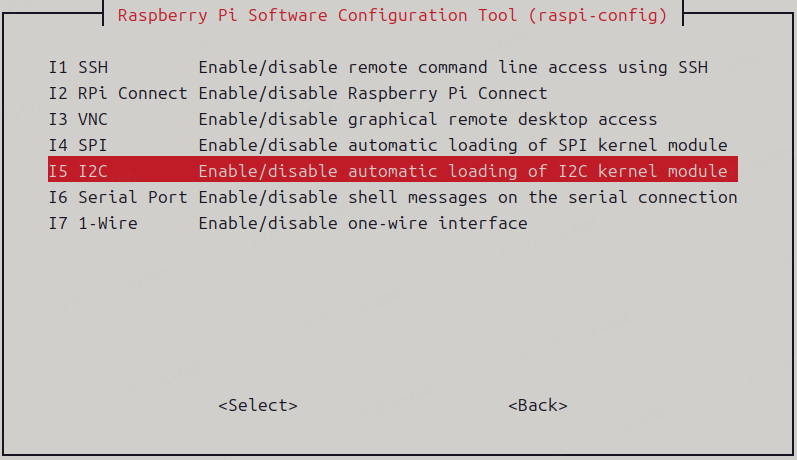

raspi-config 中按以下路径启用 I2C:

  • 3 Interface OptionsI5 I2CEnable

models_path_config
models_path_config

确认设备节点已创建:

ls /dev | grep i2c

示例 1:扫描总线(i2c_scan)

进入示例目录:

cd examples/peripherals/i2c/i2c_scan

配置:

tos.py config menu
  • Choice a board → LINUX → TKL Board Configuration:勾选 ENABLE_I2C
  • Application config:配置 i2c portsda pinscl pin

说明:

  • Linux 适配会访问 /dev/i2c-${port}
  • 树莓派系统侧常见为 /dev/i2c-1(对应 GPIO2/3),因此 i2c port 通常需要与实际节点编号一致。

编译与运行:

tos.py build
sudo ./i2c_scan_1.0.0.elf

若扫描到设备,会打印类似日志:

  • [example_i2c_scan.c:xx] i2c device found at address: 0x44

最小示例

下面代码演示“扫描 I2C 7-bit 地址”(Linux 适配下 size==0 会走 quick 探测):

说明:完整可编译工程参考 examples/peripherals/i2c/i2c_scan

#include "tal_api.h"
#include "tkl_i2c.h"

static void i2c_scan_demo(TUYA_I2C_NUM_E port)
{
for (uint8_t addr = 0x08; addr <= 0x77; addr++) {
// size=0:用于探测
if (tkl_i2c_master_send(port, addr, NULL, 0, TRUE) == OPRT_OK) {
PR_NOTICE("I2C device found: 0x%02X", addr);
}
}
}

示例 2:读取温湿度(sht3x_4x_sensor)

进入示例目录:

cd examples/peripherals/i2c/sht3x_4x_sensor

配置与编译方式同上,在 Application config 中选择:

  • sensor type:sht3x 或 sht4x

运行:

sudo ./sht3x_4x_sensor_1.0.0.elf

可看到周期性输出的温度与湿度日志。

SPI 示例

本示例演示如何在 Raspberry Pi 上使用 TuyaOpen 操作 SPI(用户态 spidev)。

适配说明(Linux TKL SPI)

已支持(可用)

  • 主机模式(Master)
    • tkl_spi_init():打开 /dev/spidevX.Y 并配置 mode/bits/speed/bitorder。
    • 仅支持 TUYA_SPI_ROLE_MASTER / TUYA_SPI_ROLE_MASTER_SIMPLEX
  • 基础收发
    • tkl_spi_send():底层 write() 发送。
    • tkl_spi_recv():底层 read() 接收。
  • 传输
    • tkl_spi_transfer()SPI_IOC_MESSAGE(1) 全双工 TX/RX。
    • tkl_spi_transfer_with_length()SPI_IOC_MESSAGE(2) 支持“先发后收”。
  • 计数与状态(兼容接口)
    • tkl_spi_get_data_count():返回最近一次传输字节数。
    • tkl_spi_get_status():返回 OPRT_OK,当前仅清零结构体(不提供真实状态)。

暂未支持(接口保留,当前实现返回 OPRT_NOT_SUPPORTED

  • 中断回调:tkl_spi_irq_init() / tkl_spi_irq_enable() / tkl_spi_irq_disable() 返回 OPRT_NOT_SUPPORTED
  • 扩展控制:tkl_spi_ioctl() 返回 OPRT_NOT_SUPPORTED

行为限制/兼容实现

  • 中止传输:tkl_spi_abort_transfer() 返回 OPRT_OK,但不执行真实 abort。
  • DMA 长度:tkl_spi_get_max_dma_data_length() 返回 0(Linux spidev 下该值无实际意义)。

端口到设备节点映射(默认)

spi port设备节点
0/dev/spidev0.0
1/dev/spidev0.1
2/dev/spidev1.0
3/dev/spidev1.1
4/dev/spidev2.0
5/dev/spidev2.1

参考

  • SPI 的接口定义、参数说明与适配注意事项请参考 SPI驱动

在树莓派启用 SPI(系统配置)

sudo raspi-config

raspi-config 中按以下路径启用 SPI:

  • 3 Interface OptionsI4 SPIEnable

确认设备节点已创建:

ls /dev | grep spidev

TuyaOpen 的 SPI 示例里,Application config -> spi port 是一个 端口号。 Linux 适配层会把端口号映射到具体设备节点(见 platform/LINUX/tuyaos_adapter/src/tkl_spi.cprv_spi_dev_path()):

  • spi port = 0/dev/spidev0.0
  • spi port = 1/dev/spidev0.1
  • spi port = 2/dev/spidev1.0
  • spi port = 3/dev/spidev1.1
  • spi port = 4/dev/spidev2.0
  • spi port = 5/dev/spidev2.1

比如 spidev0.0 / spidev0.1,对应把 spi port 设为 0 / 1

进入示例目录

cd examples/peripherals/spi

配置、编译与运行

配置:

tos.py config menu
  • Choice a board → LINUX → TKL Board Configuration:勾选 ENABLE_SPI
  • Application config:配置 spi portspi baudrate

spi port 建议这样选:

  • 需要走 /dev/spidev0.0:设为 0
  • 需要走 /dev/spidev0.1:设为 1

spi baudrate(Hz)建议先用 10000008000000 跑通回环/通讯,再按外设能力逐步提高。

编译与运行:

tos.py build
sudo ./spi_1.0.0.elf

最小示例

下面代码演示 SPI Master 发送固定字符串(Linux 下走 /dev/spidevX.Y):

说明:完整可编译工程参考 examples/peripherals/spi

#include "tal_api.h"
#include "tkl_spi.h"

// #define EXAMPLE_SPI_PORT ...
// #define EXAMPLE_SPI_BAUDRATE ...

static void spi_min_demo(void)
{
TUYA_SPI_BASE_CFG_T cfg = {
.mode = TUYA_SPI_MODE0,
.freq_hz = EXAMPLE_SPI_BAUDRATE,
.databits = TUYA_SPI_DATA_BIT8,
.bitorder = TUYA_SPI_ORDER_LSB2MSB,
.role = TUYA_SPI_ROLE_MASTER,
.type = TUYA_SPI_AUTO_TYPE,
};

uint8_t tx[] = "Hello Tuya";
tkl_spi_init(EXAMPLE_SPI_PORT, &cfg);

while (1) {
tkl_spi_send(EXAMPLE_SPI_PORT, tx, sizeof(tx));
tal_system_sleep(500);
}
}

PWM 示例

本示例演示如何在 Raspberry Pi 上使用 TuyaOpen 操作 PWM。

适配说明(Linux TKL PWM)

已支持(可用)

  • PWM 输出(/sys/class/pwm
    • tkl_pwm_init():export 通道并配置 polarity/period/duty。
    • tkl_pwm_start() / tkl_pwm_stop():写 enable 启停。
    • tkl_pwm_duty_set():更新占空比。
    • tkl_pwm_frequency_set():更新频率。
    • tkl_pwm_polarity_set():更新极性。
    • tkl_pwm_info_set() / tkl_pwm_info_get():整组参数设置/读取(读取为软件保存的 cfg)。
    • tkl_pwm_multichannel_start() / tkl_pwm_multichannel_stop():多通道依次启停。
    • tkl_pwm_deinit():停止并 unexport。

暂未支持(接口保留,当前实现返回 OPRT_NOT_SUPPORTED

  • PWM 捕获(Capture):tkl_pwm_cap_start() / tkl_pwm_cap_stop()
    • 说明:当前实现直接返回 OPRT_NOT_SUPPORTED

参考

  • PWM 的接口定义、参数说明与适配注意事项请参考 PWM驱动

PWM 实验步骤(以 GPIO18 输出PWM方波为例)

进入示例目录

cd examples/peripherals/pwm

在树莓派启用 PWM(系统配置)

  1. 确认引脚未被占用:

    pinctrl get 18

    若未被复用,通常会看到类似输出:

    • 18: no pd | -- // GPIO18 = none
  2. 启用 PWM overlay:

    /boot/firmware/config.txt 末尾添加:

    dtoverlay=pwm,pin=18,func=2

    重启树莓派使其生效。

  3. 重启后确认映射关系:

    pinctrl get 18

    期望看到类似输出(表示已切到 PWM 通道):

    • 18: a3 pd | lo // GPIO18 = PWM0_CHAN2

配置

启动配置界面:

tos.py config menu
  • Choice a board → LINUX → TKL Board Configuration:勾选 ENABLE_PWM
  • 在同一配置树里设置:
    • PWM_SYSFS_CHIP = 0(对应 /sys/class/pwm/pwmchip0
    • PWM_SYSFS_CHANNEL_BASE = 2(因为 GPIO18 映射为 PWM0_CHAN2
  • Application config:选择 pwm port = 0(因为是 PWM0

编译与运行

tos.py build
sudo ./pwm_1.0.0.elf

最小示例

下面代码演示 PWM 输出(初始化 + start):

说明:完整可编译工程参考 examples/peripherals/pwm

#include "tal_api.h"
#include "tkl_pwm.h"

// #define EXAMPLE_PWM_PORT ...
// #define EXAMPLE_PWM_FREQUENCY ...
// #define EXAMPLE_PWM_DUTY ... // 1-10000

static void pwm_min_demo(void)
{
TUYA_PWM_BASE_CFG_T cfg = {
.duty = EXAMPLE_PWM_DUTY,
.frequency = EXAMPLE_PWM_FREQUENCY,
.polarity = TUYA_PWM_NEGATIVE,
};

tkl_pwm_init(EXAMPLE_PWM_PORT, &cfg);
tkl_pwm_start(EXAMPLE_PWM_PORT);

while (1) {
tal_system_sleep(2000);
}
}

如需快速核对 sysfs 节点是否符合预期,可检查 /sys/class/pwm/pwmchip0/ 下是否存在(或可 export)对应的 pwm2

提示:PWM 的 sysfs 接口依赖内核/overlay 配置;不同镜像的 /boot/firmware/config.txt 路径可能不同,请以实际系统为准。

UART 示例

本示例演示如何在 Raspberry Pi 上使用 TuyaOpen 操作 UART。

适配说明(Linux TKL UART)

已支持(可用)

  • 基础收发
    • tkl_uart_init():打开串口设备并用 termios 配置波特率/数据位/校验/停止位。
    • tkl_uart_write():底层 write() 发送。
    • tkl_uart_read():底层 read() 接收。
    • tkl_uart_deinit():关闭 fd 并停止接收线程。
  • RX 回调通知(近似“中断”语义)
    • tkl_uart_rx_irq_cb_reg():注册接收回调。
    • Linux 侧通过线程 select() 监听 fd 可读事件,触发后调用回调。

暂未支持(接口保留,当前实现返回 OPRT_NOT_SUPPORTED

  • tkl_uart_set_tx_int() / tkl_uart_set_rx_flowctrl() / tkl_uart_wait_for_data() / tkl_uart_ioctl():返回 OPRT_NOT_SUPPORTED

空实现(调用无效果)

  • tkl_uart_tx_irq_cb_reg():当前为空实现。

设备节点映射(与 FAKE 串口开关相关)

  • TKL_UART_USE_FAKE = n(关闭 FAKE,使用真实硬件 UART)时,默认映射为:
    • port 0 -> /dev/ttyAMA0
    • port 1 -> /dev/ttyAMA1
    • port 2 -> /dev/ttyAMA2
  • TKL_UART_USE_FAKE = y(开启 FAKE)时,不会访问 /dev/ttyAMA*,而是使用“伪串口”实现(见下文)。

参考

  • UART 的接口定义、参数说明与适配注意事项请参考 UART驱动

硬件连接注意事项(物理串口)

如果使用物理串口(例如树莓派 UART 引脚对接 USB-TTL 模块或另一块板子的 UART):

  • 必须将双方 GND 共地。不共地时常见现象是接收数据乱码、丢字节或通信极不稳定。

串口重定向(Dummy 串口:stdin/stdout/UDP)说明

Linux 平台为了在没有接入真实串口硬件的情况下也能跑通 UART 相关组件,提供了一个 TKL_UART_REDIRECT_LOG_TO_STDOUT 开关(在 LINUX 的 TKL Board Configuration 中)。

当开启重定向(Dummy 串口)后,tkl_uart.c 的行为大致如下(与真实 UART 不同,主要用于联调/演示):

  • TUYA_UART_NUM_0(port 0):
    • RX:从当前进程的标准输入 /dev/stdin 读取(也就是你运行 *.elf 的终端键盘输入)。
    • TX:写到标准输出 stdout(终端上直接打印)。
    • 典型用途:在 SSH/本地终端里直接“键盘输入 → UART RX”,并在屏幕看到“UART TX”输出,不依赖任何 /dev/ttyAMA*
  • TUYA_UART_NUM_1(port 1):
    • RX:通过 UDP socket 接收数据,逐字节喂给上层 RX 回调。
    • TX:通过 UDP socket 把数据发到对端。
    • 注意:当前实现里 UDP 的 bind/send IP 与端口是固定的(环境相关),不同网络环境下通常需要修改适配层源码后重新编译。

Dummy 模式的限制/注意点:

  • 波特率/校验位/停止位等 termios 配置在 Dummy 模式下不等价于真实串口(port 0 仅把 stdin 设为非规范模式以便即时读到字符;stdout 也不具备真实串口时序)。
  • Dummy 主要用于“功能跑通/交互演示”,不适合做严肃的串口协议时序验证。

如何选择是否使用串口重定向:

  • 如果你希望 UART 示例/CLI 走树莓派真实串口引脚(/dev/ttyAMA*/dev/ttyS*),请在:
    • Choice a board → LINUX → TKL Board Configuration
    • UART redirection (stdin/stdout/UDP) instead of hardware ttyAMA* 设为 n
    • 说明:该选项不勾选时,即走物理串口(访问真实的 ttyAMA*/ttyS* 设备节点)。
  • 如果只是想快速验证 UART 逻辑、且暂时没有外接 USB-TTL/硬件回环线,可以保持该选项为 y

注意:your_chat_bot 配网二维码输出通道(串口重定向)

在 Linux/树莓派上运行 your_chat_bot 做配网演示时,推荐开启 TKL_UART_REDIRECT_LOG_TO_STDOUT,以便将配网阶段的二维码内容直接输出到当前终端。

1)期望现象(开启重定向)

  • 在运行 your_chat_bot*.elf 的终端内可以直接看到二维码(二维码字符串/ASCII 图形)。

2)原理说明(输出走 UART0 TX)

  • your_chat_bot 配网阶段的二维码内容通常通过 UART0(TUYA_UART_NUM_0)发送。
  • TKL_UART_REDIRECT_LOG_TO_STDOUT = y 时:UART0 TX 映射到 stdout,因此二维码会显示在当前终端。
  • TKL_UART_REDIRECT_LOG_TO_STDOUT = n 时:UART0 TX 写入真实串口设备(例如 /dev/ttyAMA0//dev/ttyS0),因此二维码不会显示在当前终端,而是输出到串口线上。

在树莓派启用 UART(系统配置)

sudo raspi-config

raspi-config 中按以下路径配置串口:

  • 3 Interface OptionsI6 Serial Port

通常建议按提示选择:

  • Disable serial login shell
  • Enable serial port hardware

检查系统串口节点:

ls -l /dev/ttyAMA* /dev/ttyS* 2>/dev/null

进入示例目录

cd examples/peripherals/uart

配置、编译与运行

配置:

tos.py config menu
  • Choice a board → LINUX → TKL Board Configuration:勾选 ENABLE_UART

可选:在同一菜单中按需设置 UART redirection (stdin/stdout/UDP) instead of hardware ttyAMA*(是否开启串口重定向 / Dummy 串口)。

  • 勾选(*):开启串口重定向(Dummy 串口:stdin/stdout/UDP),不依赖真实硬件串口设备节点。
  • 不勾选( ):使用物理串口(访问真实 ttyAMA*/ttyS* 设备节点)。

编译:

tos.py build

运行:

sudo ./uart_1.0.0.elf

提醒:示例代码默认使用 TUYA_UART_NUM_0(UART0)。在树莓派上 UART0 可能被系统控制台占用;若运行无回显或打开失败,请先检查系统串口占用情况,并按需修改示例选择的 UART 端口或调整适配层设备节点映射。

最小示例 1:交互式回显(Echo)

这个示例最适合在 Dummy 串口重定向(stdin/stdout)模式下快速验证 UART 通路:你在终端输入什么,它就回显什么。

说明:该思路与 examples/peripherals/uart 一致。

#include "tal_api.h"

#include "tkl_output.h"

#define UART_NUM TUYA_UART_NUM_0

static void uart_echo_demo(void)
{
TAL_UART_CFG_T cfg = {0};
cfg.base_cfg.baudrate = 115200;
cfg.base_cfg.databits = TUYA_UART_DATA_LEN_8BIT;
cfg.base_cfg.stopbits = TUYA_UART_STOP_LEN_1BIT;
cfg.base_cfg.parity = TUYA_UART_PARITY_TYPE_NONE;
cfg.rx_buffer_size = 256;
cfg.open_mode = O_BLOCK;

tal_uart_init(UART_NUM, &cfg);
tal_uart_write(UART_NUM, (const uint8_t*)"Please input text:\r\n", sizeof("Please input text:\r\n") - 1);

while (1) {
uint8_t buf[128];
int n = tal_uart_read(UART_NUM, buf, sizeof(buf));
if (n > 0) {
tal_uart_write(UART_NUM, buf, n);
} else {
tal_system_sleep(10);
}
}
}

最小示例 2:硬件回环自检(TX 与 RX 短接)

这个示例用于做“发出去的数据能否原样读回来”的自检(memcmp 校验),通常需要:

  • 关闭 Dummy 重定向(使用物理串口设备节点)
  • 将同一 UART 的 TX 与 RX 短接(同时确保 GND 共地)
#include <string.h>

#include "tal_api.h"
#include "tkl_uart.h"

static OPERATE_RET uart_loopback_test(TUYA_UART_NUM_E port)
{
TUYA_UART_BASE_CFG_T cfg = {0};
cfg.baudrate = 115200;
cfg.databits = TUYA_UART_DATA_LEN_8BIT;
cfg.parity = TUYA_UART_PARITY_TYPE_NONE;
cfg.stopbits = TUYA_UART_STOP_LEN_1BIT;
cfg.flowctrl = TUYA_UART_FLOWCTRL_NONE;

OPERATE_RET ret = tkl_uart_init(port, &cfg);
if (ret != OPRT_OK) {
return ret;
}

const uint32_t timeout_ms = 5000;
const int bufsize = 8;
uint8_t tx[bufsize];
uint8_t rx[bufsize];

for (int i = 0; i < bufsize; i++) {
tx[i] = (uint8_t)('A' + i);
}

for (int round = 0; round < 3; round++) {
memset(rx, 0, sizeof(rx));

int wr = tkl_uart_write(port, tx, sizeof(tx));
if (wr != (int)sizeof(tx)) {
ret = OPRT_COM_ERROR;
break;
}

int got = 0;
SYS_TIME_T start = tal_system_get_millisecond();
while (got < (int)sizeof(rx)) {
SYS_TIME_T now = tal_system_get_millisecond();
if ((uint32_t)(now - start) > timeout_ms) {
ret = OPRT_TIMEOUT;
break;
}

int rd = tkl_uart_read(port, rx + got, (uint32_t)sizeof(rx) - (uint32_t)got);
if (rd > 0) {
got += rd;
} else {
tal_system_sleep(5);
}
}

if (ret != OPRT_OK) {
break;
}
if (memcmp(tx, rx, sizeof(tx)) != 0) {
ret = OPRT_COM_ERROR;
break;
}
}

tkl_uart_deinit(port);
return ret;
}
